1. Кіріспе
Діріл экранды подшипниктер көбінесе шахталық дірілдеу машиналарының жабдықтарында, вибрациялық экран машиналарында және діріл қозғалтқыштарында қолданылады және мұндай жабдықтың ең маңызды құрамдастарының бірі болып табылады.Білік вибрациялық экран мойынтірегі, дірілге қарсы мойынтірек, импорттық мойынтірек және механикалық мойынтіректердің жұмыс жағдайлары өте нашар, тек қоршаған ортаның ылғалдылығы жоғары емес, шаң бөлшектері көп, жылдамдық жоғары, температура жоғары, сонымен қатар бар күшті діріл әсері, нәтижесінде өте үлкен жұмыс жүктемесі.Мойынтіректің көтергіштігі күшті, соққыға төзімділігі жоғары, сенімділігі жоғары, майлаудың жақсы өнімділігі бар және біліктің ауытқуын жеңе алады.
2. Ерекшеліктер
1. Дірілдейтін экран мойынтіректері әдетте симметриялы сфералық роликтер, цилиндрлік роликтер
2. Жалпы айтқанда, өлшемдік төзімділік - P6, ал жұмыс істеуге төзімділік - P5.Төзімділік шын мәнінде бекітілген, бірақ дюймдік және метрикалық нүктелер бар;
3. Үлкен жылу генерациясына байланысты үлкен саңылау таңдалады.Бірақ бұл саңылауды есептеуге болады, негізінен бастапқы саңылау, төзімділік сәйкестігі және температураның көтерілуін есептеуге болады; Дірілдейтін экрандық мойынтіректерді қолдану талаптары өте жоғары, ал қарапайым мойынтірек болаттан жасалған материал қабылданбайды.Тор жезден өңделген және эксцентрлік жүктемелерге арналған сыртқы сақинамен басқарылады!
3. Қолдану аймақтары

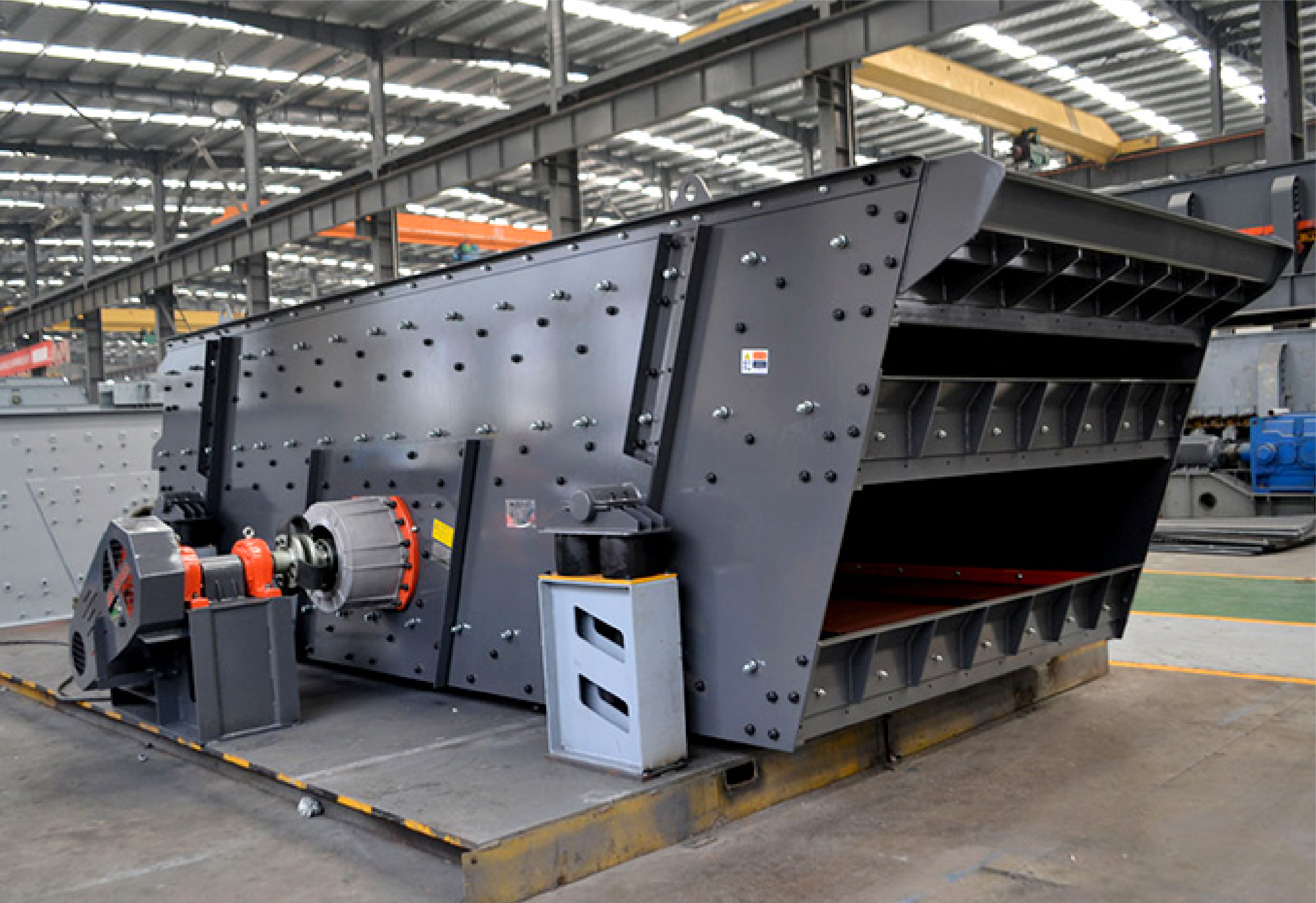

1. Негізінен шахтаның дірілдеу машиналары мен жабдықтары, діріл экран машиналары, діріл қозғалтқышы үшін қолданылады;
2. Тойтармалар, жартас бұрғылары және жел күректері сияқты пневматикалық құралдар;
3. Электрлі бұрғылар, электр аралар, орман шаруашылығы шынжырлы аралары, тегістеуіштер, жылтырату машиналары, тегістеуіштер, жол жөндеуге арналған штамптау машиналары және басқа да электр құралдары;
4. Дизельдік локомотивтер, кемелер, мотоциклдер және басқа да көлік құралдары;
5. Ауылшаруашылық машиналары: тракторлар, комбайндар, астық жинағыштар және т.б.;
4. Санат
KZ23 типті цилиндрлік роликті дірілге қарсы және жоғары температураға төзімді мойынтіректерді дірілдеуіш, дірілдеуіш және дірілдеу роликтері сияқты діріл машиналары үшін пайдалануға болады.Мойынтіректің екі қатарлы сфералық роликті мойынтіректің үлкен жүк көтергіштігі ғана емес, сонымен қатар цилиндрлік роликті мойынтіректің жоғары шекті жылдамдығының артықшылықтары бар.
Мүмкіндіктер:
① Динамикалық және статикалық жүктемелердің көтергіштігі қарапайым мойынтіректерге қарағанда 21%-ға жоғары, ал қызмет ету мерзімі 90%-ға артады;
② Шекті жылдамдық қарапайым мойынтіректерге қарағанда 88% жоғары;
③ Жылдамдықтың барлық диапазонындағы үйкеліс моменті өте аз, бұл қарапайым мойынтіректерге қарағанда 25% аз;
④ төмен жұмыс шуы, өйткені домалау элементтерінің статикасы оңтайландырылған;
⑤ Интегралды торды қабылдаңыз, жоғары сенімділік;
⑥ Рұқсат етілген осьтік жүкті көтеру қабілеті жоғары;
⑦ Жақсы термиялық тұрақтылық, себебі жылуды тарату оңтайландырылған (800 градус ішінде).
⑧ Шетелдік озық технологиялар мен сызбаларды енгізу және импорттық болатты пайдалану.
5. Сфералық роликті подшипниктер
Сфералық роликті мойынтіректер – екі сырғанау жолы бар ішкі сақина мен сфералық сырғалары бар сыртқы сақина арасында жиналған барабан роликтері бар подшипниктер.Бөлінеді: цилиндрлік ішкі тесік, конустық ішкі тесік.Сфералық роликті мойынтіректерде екі қатар роликтер бар, олар негізінен радиалды және бір жүктемені көтереді, сонымен қатар кез келген бағытта осьтік жүктемені көтере алады.Жоғары радиалды жүктеме сыйымдылығымен ол әсіресе ауыр немесе діріл жүктемесі жағдайында жұмыс істеуге жарамды, бірақ таза осьтік жүктемені көтере алмайды.Мойынтіректердің бұл түрінің сыртқы сақина жолы сфералық, сондықтан оның өздігінен теңестіру өнімділігі жақсы және ол коаксиалдылық қатесін өтей алады.
5. Орнату алдында тексеріңіз
(1) Мойынтірек пен мойынтіректерге қатысты бөлшектерді тазалаңыз;
(2) Қатысты құрамдас бөліктердің өлшемдерін және өңдеу шарттарын тексеріңіз;
(3) құрылғы;
(4) Мойынтіректі орнатқаннан кейін тексеру;
(5) Жағармаймен қамтамасыз ету.
