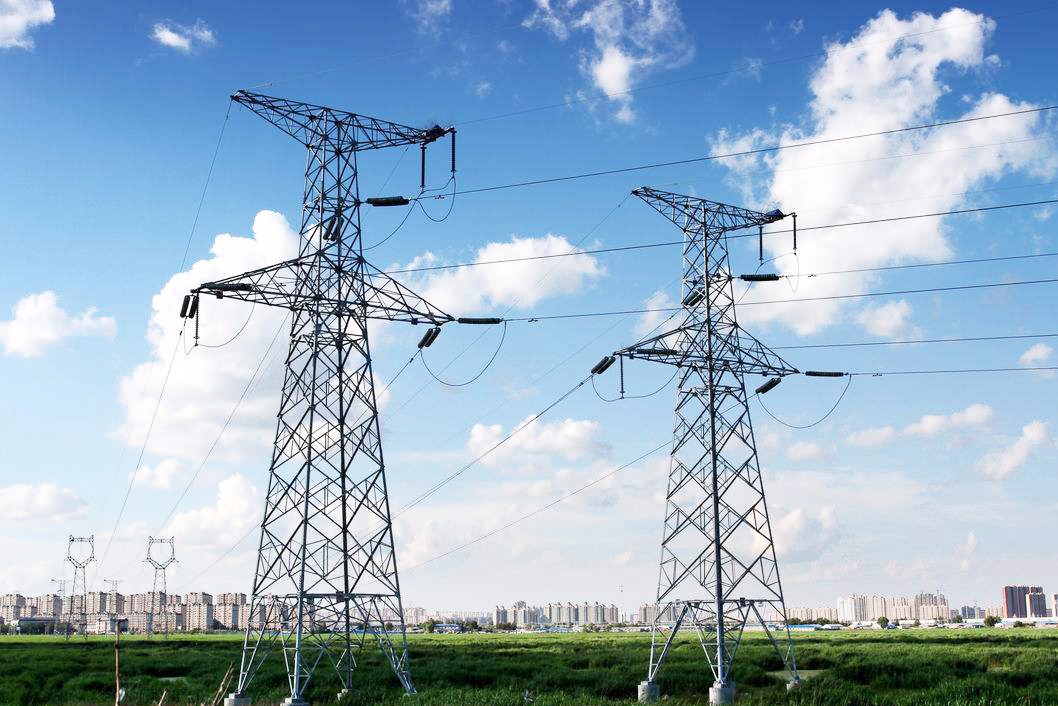

Қуатты беру
Ол электр энергиясын өндіруден, электрмен жабдықтаудан (беру, қосалқы станция, тарату), энергияны тұтыну объектілерінен және оның қалыпты жұмысын қамтамасыз ету үшін қажетті реттеуді басқару және релелік қорғаныс және қауіпсіздік автоматты құрылғылары, есепке алу аспаптары, диспетчерлік автоматика және электр байланысы сияқты қосалқы құралдардан тұрады. .біртұтас тұтастықты құрайды.
Энергия жүйесі - электр станцияларынан, электр беру және трансформация желілерінен, электрмен жабдықтау және тарату станцияларынан және электр энергиясын тұтынудан тұратын электр энергиясын өндіру және тұтыну жүйесі.Оның қызметі электр энергиясын өндіру құрылғылары арқылы табиғаттағы бастапқы энергияны электр энергиясына айналдыру, содан кейін электр энергиясын беру, түрлендіру және тарату арқылы әрбір пайдаланушыға электр энергиясын жеткізу болып табылады.Бұл функцияны жүзеге асыру үшін энергия жүйесінде әр буында және әр түрлі деңгейлерде электр энергиясын өндіру процесін өлшеу, реттеу, бақылау, қорғау, хабарлау және жіберу үшін пайдаланушылардың қауіпсіз және жоғары өнімділігін қамтамасыз ету үшін сәйкес ақпараттық және басқару жүйелері бар. сапалы электр энергиясы.
Энергетикалық жүйенің негізгі құрылымына энергия көздері (су электр станциялары, жылу электр станциялары, атом электр станциялары және басқа электр станциялары), қосалқы станциялар (жоғарылататын қосалқы станциялар, жүктеме орталықтары және т.б.), электр тарату және тарату желілері және жүктеме орталықтары кіреді.Қуат нүктелері әртүрлі аймақтар арасында қуат алмасуды және реттеуді жүзеге асыру үшін бір-бірімен қосылған, осылайша электрмен жабдықтаудың қауіпсіздігі мен үнемділігін арттырады.Электр беру желілері мен қосалқы станциялардан тұратын желі әдетте электр желісі деп аталады.Энергетикалық жүйенің ақпараттық-басқару жүйесі әртүрлі сынау жабдықтарынан, байланыс жабдықтарынан, қауіпсіздікті қорғау құрылғыларынан, автоматты басқару құрылғыларынан, бақылау автоматикасынан және диспетчерлік автоматтандыру жүйелерінен тұрады.Энергетикалық жүйенің құрылымы озық техникалық жарақтандыру және жоғары экономикалық тиімділік негізінде электр энергиясын өндіру мен тұтынуды орынды үйлестіруді қамтамасыз етуі керек.
Оқшауланған подшипниктер
Электр оқшаулағыш мойынтірегі арнайы бүрку процесін қабылдайды, ал мойынтіректің сыртқы беті жоғары сапалы жабынмен шашырайды.Қаптаманың субстратпен берік байланысы бар және жақсы оқшаулау өнімділігі бар, ол индукциялық токпен подшипниктің электр тоттануын болдырмайды және токтың домалау элементтеріне зақым келтіруін болдырмайды.және подшипниктердің қызмет ету мерзімін жақсартады.Процесс үздіксіз жетілдірілуде.Оқшауланған мойынтіректерде сыртқы немесе ішкі сақинаның бетінде 100мкм қалыңдықтағы жабын бар, ол 1000VDC дейін кернеуге төтеп бере алады.Арнайы бүрку процесі біркелкі қалыңдықтағы және өте күшті адгезиялы жабынды жасайды, ол ылғал мен ылғалдылықты өткізбейтін ету үшін одан әрі өңделеді.
Оқшауланған мойынтіректердің оқшаулануын тексеру
1. Тексерудің мақсаты мен көлемі
Оқшаулау өнімділігін қамтамасыз ету үшін оқшауланған мойынтіректің оқшаулауын өлшеу қажет, ол оқшаулау кедергісін, біліктің кернеуін және мойынтіректің білік тогын қамтиды.Қозғалтқыш білігінің кернеуін өлшеудің мақсаты - қозғалтқыш білігінің ток шамасын түсіну;қозғалтқыш білігінің тогын өлшеудің мақсаты - қозғалтқыш мойынтірегі арқылы өтетін токтың мәнін тікелей алу.
Өйткені білік тоғының зақымдануы негізінен 280 және одан жоғары жақтау өлшемі бар айнымалы жиілікті қоректендіретін қозғалтқыштарда және қарапайым үлкен және орташа жоғары вольтты қозғалтқыштарда болады.Сондықтан, бұл тексеру әдетте бастапқы сынақ өндірісі кезінде қозғалтқыштардың осы түрлеріне немесе пайдалану кезінде білік тоғының әсерінен мойынтірекке елеулі әсер ететін жекелеген қозғалтқыштарға ғана жүргізіледі.
2. Оқшауланған мойынтіректердің оқшаулау кедергісін өлшеу
Өлшеу кезінде мойынтіректі жалғыз жүргізуге болады, бірақ мойынтіректі айналмалы білікке орнатқаннан кейін өлшеуді жүргізген дұрыс.Әдетте, 250 В спецификациясының оқшаулау кедергісінің өлшегіші таңдалады.Құралдың E ұшын айналмалы білікке жалғаңыз;подшипниктің оқшаулағыш бөлігін (сыртқы сақина сияқты) алюминий фольгамен жапқаннан кейін, оны бекіту үшін алюминий фольганы жалаңаш мыс сыммен байлаңыз, содан кейін оны аспаптың L ұшына жалғаңыз;немесе оқшаулағыш мойынтіректі мойынтіректің отырғышына немесе қозғалтқыштың соңына орнатыңыз Қақпақтың мойынтірек камерасында мойынтірек орны немесе қозғалтқыш арасында электрлік жол болмаған кезде айналмалы білік пен мойынтірек орны немесе қозғалтқыштың шеткі қақпағы арасындағы оқшаулау кедергісін өлшеңіз. соңғы қақпақ және оқшаулағыш мойынтірегі орнатылған айналмалы білік.Өлшеу операциясы қозғалтқыштың және орамның оқшаулауының жерге кедергісін өлшеумен бірдей.
3. Мойынтірек тогын өлшеу әдісі
Айналмалы мойынтіректерді пайдаланатын қозғалтқыштар үшін білік тогы өлшенеді.Қозғалтқыштың біліксіз ұзартқыш ұшының мойынтіректері мен қаптаманың арасына оқшаулағыш сақина орнатыңыз (мойынтірек пен айналмалы білік арасына құрғақ оқшаулағыш парақ қойылады) немесе қозғалтқыштың мойынтірегі жақсы оқшауланғанын қамтамасыз ету үшін оқшаулағыш мойынтіректі пайдаланыңыз.
Амперметрді подшипниктің оқшаулағыш қабатының екі жағымен жанасатын металл бөліктеріне тізбектей жалғап, номиналды кернеуде және номиналды жиілікте жүктемесіз жұмыс істеп, ток мәнін, яғни білік тогын өлшеңіз.
Жылжымалы мойынтіректерді және домалау мойынтіректерін пайдаланатын қозғалтқыштар үшін жоғарыда аталған әдісті өлшеу мүмкін болмаса, білік тогын білікке ток трансформаторын қою арқылы өлшеуге болады.
Өнім санаты
Электрлік оқшауланған терең ойық мойынтіректері
Электрлік оқшауланған бұрыштық контактілі шарикті подшипниктер
Электрлік оқшауланған цилиндрлік роликті подшипниктер
Оксидті жабыны бар ішкі немесе сыртқы сақиналы оқшауланған подшипниктер
Электроқшаулағыш керамикалық илектеу элементтері бар гибридті подшипниктер
Артықшылықтары
Электрлік оқшауланған мойынтіректер электр тоттануынан болатын зақымдануды болдырмайды, сондықтан оларды қарапайым мойынтіректерге қарағанда сенімдірек жұмысты қамтамасыз ету үшін қозғалтқыштарда қолдануға болады.Бұл оқпан немесе корпусты оқшаулау сияқты басқа оқшаулау әдістеріне қарағанда үнемді және сенімдірек.Оқшауланған мойынтіректердің сыртқы өлшемдері мен негізгі техникалық сипаттамалары оқшауланбаған подшипниктермен бірдей, сондықтан олар 100% ауыстырылады.Ол қозғалтқыштарға, генераторларға, әсіресе кеңірек қолданылатын айнымалы жиілікті қозғалтқыштарға жарамды.
Қозғалтқыштарда оқшауланған мойынтіректерді қолдану
1. Қозғалтқыш білігінің кернеуі мен мойынтірек тоғының пайда болу себептері мен қауіптері
Қозғалтқыштың жұмысы кезінде статор мен ротордың магниттік тізбектеріндегі немесе біліктің айналасындағы фазалық токтардағы кез келген теңгерімсіздік айналмалы жүйе ағынының байланысын тудыруы мүмкін.Білік айналғанда, бұл ағынды байланыстар біліктегі потенциалдар айырмасын тудыруы мүмкін, ол білік кернеуі деп аталады.Білік кернеуі екі шетіндегі мойынтіректер арқылы білік пен қаптамадан пайда болған контурдағы (тұйық контур) айналмалы токты қоздыра алады, оны білік тогы деп атайды.
Сонымен қатар, ротордың өзегінде қалдық магнетизм көп.Орнатылған роторлы қозғалтқыш үшін екі немесе одан да көп орама ротордың өзегіне немесе айналмалы білікке қысқа тұйықталса, білік кернеуі мен білік тогы да пайда болады.
Мойынтірек тоғының шамасы қозғалтқыштың құрылымына, қозғалтқыштың қуатына, қозғаушы кернеудің амплитудасына, импульстің көтерілу уақытына және кабельдің ұзындығына байланысты.Қозғалтқыштың қуаты неғұрлым көп болса, жетек кернеуі соғұрлым жоғары болады, жетек кернеуінің көтерілу жиегі соғұрлым тік болады, ал кабель неғұрлым қысқа болса, мойынтірек тогы соғұрлым көп болады.
2. Білік тогын блоктау шаралары – оқшауланған мойынтіректерді қолдану
Білік тоғының әсерінен мойынтіректің күйіп қалуын болдырмау үшін білік тогын оқшаулау бойынша тиімді шараларды қолдану қажет.
Екі шетінде тәуелсіз мойынтіректер корпустары бар үлкен қозғалтқыштар үшін мойынтіректер корпусы мен металл негіз арасында оқшаулағыш материалдан жасалған аралық орнатуға болады.Кәдімгі мойынтірегі және бір корпусқа жинақталған корпусы бар қозғалтқыш үшін оқшаулағыш подшипник әдетте бір ұшында қолданылады (көбінесе шпиндельді емес ұзартқыш ұшында орналасады), ал жоғары талаптары бар жағдайларда оқшаулағыш мойынтіректер екеуінде де орнатылады. аяқталады.Қолданылатын оқшаулағыш мойынтіректер, әдетте, сыртқы сақинаға оқшаулағыш қабатты қосу әдісі (әдетте жабу).Кейбір жағдайларда ішкі және сыртқы сақиналар қосымша оқшаулағыш болып табылады.
